Guide per cassetti 1100mm

1 prodotto

Le guide per cassetti 1100 mm rappresentano una soluzione tecnica speciale progettata per strutture ad altissima profondità, carichi gravosi e applicazioni speciali fuori standard. Nel settore della ferramenta per mobili, questi componenti garantiscono un movimento fluido e rettilineo anche quando la leva meccanica e il peso diventano estremi. Per progetti con profondità tradizionali, è possibile esplorare la sezione generale dedicata alle guide per cassetti, dove sono disponibili formati adatti all'arredamento domestico standard.

Caratteristiche strutturali e requisiti dimensionali per guide da 1100 mm

La misura nominale di 1100 mm indica la lunghezza del profilo a cassetto completamente chiuso. Quando si progetta la struttura interna del mobile o del telaio metallico, è fondamentale prevedere una profondità utile netta maggiorata di almeno 5 mm (minimo 1105 mm totali), in modo da evitare che l'estremità posteriore tocchi il fondo. Rispetto a formati compatti come le guide per cassetti 300 mm o le guide per cassetti 450 mm, una lunghezza di 1,1 metri richiede tolleranze millimetriche e una rigidità torsionale notevole.

Le varianti da 1100 mm si basano quasi esclusivamente sulla tecnologia a gabbia di sfere in acciaio temprato. Per garantire il corretto funzionamento dei cuscinetti, lo spazio laterale (aria di montaggio tra fianco del mobile e sponda del cassetto) deve essere calibrato con precisione: solitamente richiede uno spessore di 19,1 mm o 19,5 mm per lato. Sul mercato professionale, queste guide si dividono principalmente in due classi di profilo:

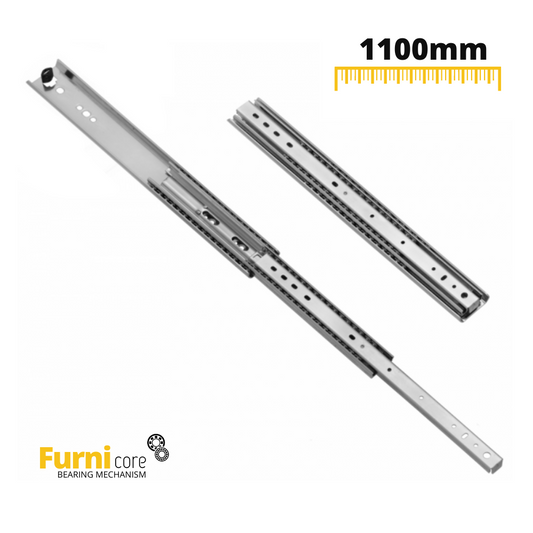

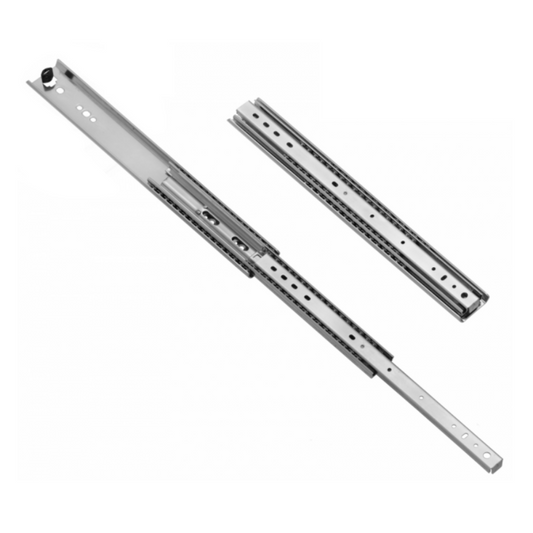

  • Profilo H53 (altezza 53 mm): realizzato con lamiere di acciaio da 2,0 mm, supporta carichi dinamici tipicamente fino a 100-136 kg in coppia.
  • Profilo H76 (altezza 76 mm): versione rinforzata con spessori fino a 2,5 mm, progettata come vera e propria guida per carichi pesanti capace di sostenere oltre 200 kg.

Funzionalità meccaniche: estrazione e sistemi di blocco

Quando si gestisce una profondità superiore al metro, l'accessibilità visiva e fisica diventa cruciale. Le soluzioni più efficaci sfruttano il meccanismo a estrazione totale, che permette al cassetto di uscire al 100% della sua lunghezza nominale (1100 mm di corsa utile), rendendo raggiungibile anche l'oggetto posizionato nell'angolo più recondito. Per esigenze standard in cucina o zona giorno, si ricorre solitamente a guide per cassetti a estrazione totale di taglia intermedia.

Nelle applicazioni mobili, come allestimenti per veicoli commerciali, van camperizzati o pianali estraibili per officina, è frequente l'impiego del sistema di blocco meccanico (lock-in / lock-out). Una leva frontale impedisce l'apertura accidentale durante il trasporto o la chiusura involontaria quando il piano di lavoro è estratto in pendenza. Per i mobili domestici, invece, risultano molto più diffuse le guide per cassetti ammortizzate dotate di freno idraulico soft-close, benché sui modelli pesanti oltre i 100 kg si preferiscano guide meccaniche pure per non sovraccaricare i pistoni interni.

Ambiti di utilizzo tipici per guide telescopiche da 1100 mm

I binari per cassetti da 1100 mm trovano applicazione in contesti dove lo spazio orizzontale deve essere sfruttato in profondità:

  • Allestimento furgoni e camper: per creare cassettiere estraibili dal portellone posteriore, ideali per stivare attrezzature da campeggio o casse degli attrezzi.
  • Sottoscala e nicchie architettoniche: per sfruttare il volume cieco sotto le rampe delle scale tramite carrelli estraibili su tutta l'altezza.
  • Banchi da lavoro e carrelli industriali: per ospitare stampi metallici, macchinari o batterie pesanti.
  • Rack per server e quadri di comando: dove console e apparati tecnici devono essere estratti per manutenzione periodica.

Linee guida per il montaggio e distribuzione del carico

Per installare correttamente guide di questa portata, è essenziale utilizzare viti a testa cilindrica o bombata (pan head) con diametro da 4 a 5 mm e impronta Torx. Le viti svasate comuni sono sconsigliate poiché possono deformare le asole di fissaggio. In caso di telai metallici, è preferibile l'uso di bulloni passanti M5 o M6 con dado autobloccante.

La procedura corretta prevede prima il fissaggio provvisorio tramite le asole verticali per regolare l'allineamento e il parallelismo dei due lati; una volta verificata la perfetta scorrevolezza senza attriti, si procede con l'avvitamento definitivo in tutti i fori tondi portanti. Si ricorda che la portata nominale dichiarata dai costruttori si riferisce unicamente al montaggio laterale in verticale: un montaggio orizzontale a fondo cassetto riduce la capacità di carico strutturale del 70-80%.

Categorie correlate

Hai domande?

Quale spazio laterale bisogna considerare per montare guide da 1100 mm?

Le guide telescopiche per carichi gravosi da 1100 mm richiedono solitamente uno spazio di montaggio laterale di circa 19,1 mm o 19,5 mm per ciascun lato tra la spalla interna del mobile e il cassetto.

Le guide da 1100 mm possono essere montate orizzontalmente sotto il fondo del cassetto?

Il montaggio orizzontale è tecnicamente sconsigliato: riduce la capacità di carico complessiva di circa il 70-80% e può provocare flessioni strutturali anomale delle lamiere d'acciaio.

A cosa serve il meccanismo lock-in / lock-out su guide così lunghe?

La leva di blocco serve a bloccare saldamente il cassetto sia quando è completamente chiuso (evitando aperture accidentali in movimento su veicoli) sia quando è del tutto aperto per garantire sicurezza d'uso.

Quale profondità minima del vano è necessaria per una guida da 1100 mm?

Per consentire una corretta chiusura senza urti contro il fondo posteriore del mobile, la profondità interna utile deve essere di almeno 1105 mm (lunghezza nominale più 5 mm di tolleranza).
