Guide per cassetti estrazione totale
Sottocategorie popolari
-

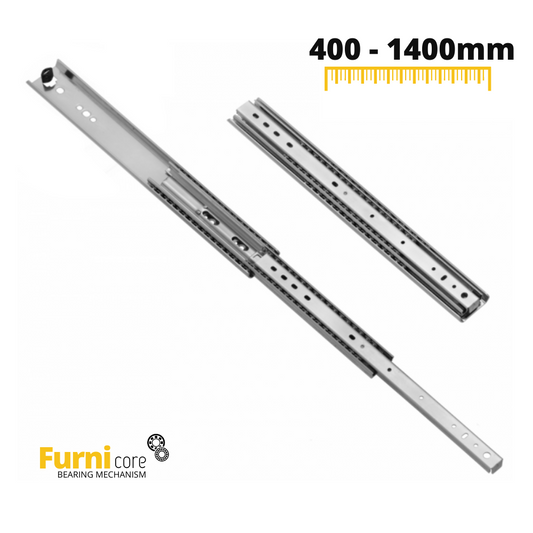

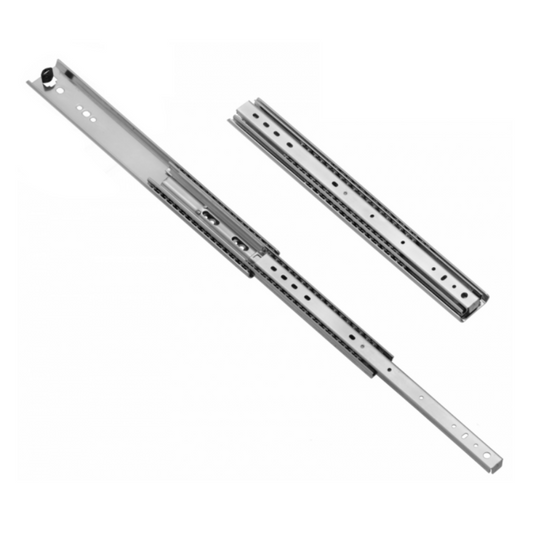

Guide per cassetti con cuscinetti a sfera (sinistra e destra), H53Prezzo normale Da €16,70Prezzo unitario / perPrezzo normalePrezzo scontato Da €16,70
-

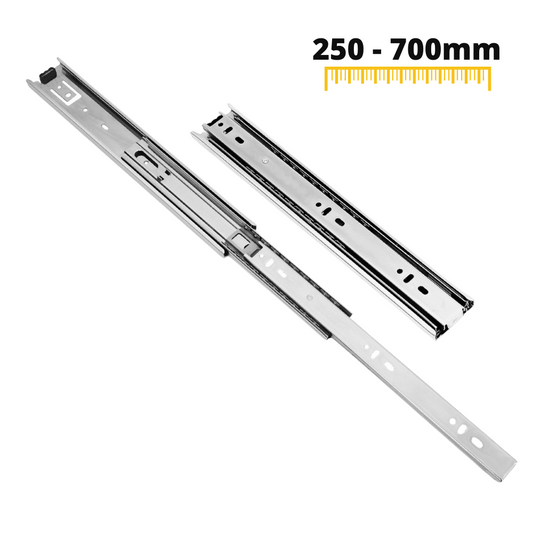

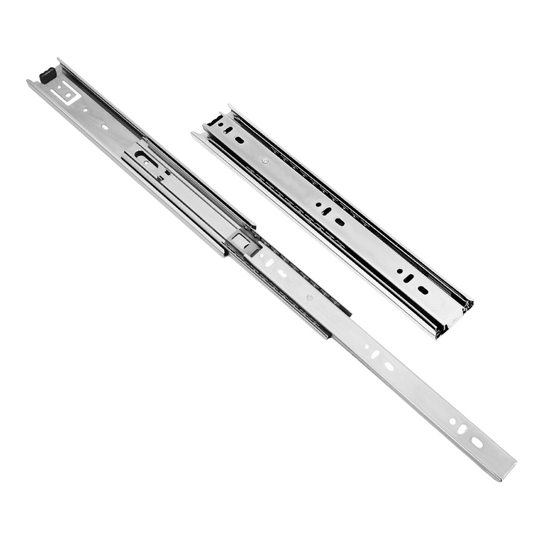

Guide per cassetti con cuscinetti a sfera (sinistra e destra), H45Prezzo normale Da €3,29Prezzo unitario / perPrezzo normalePrezzo scontato Da €3,29
-

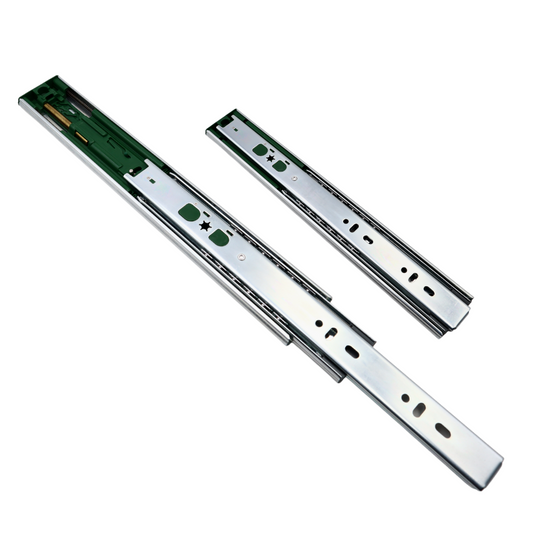

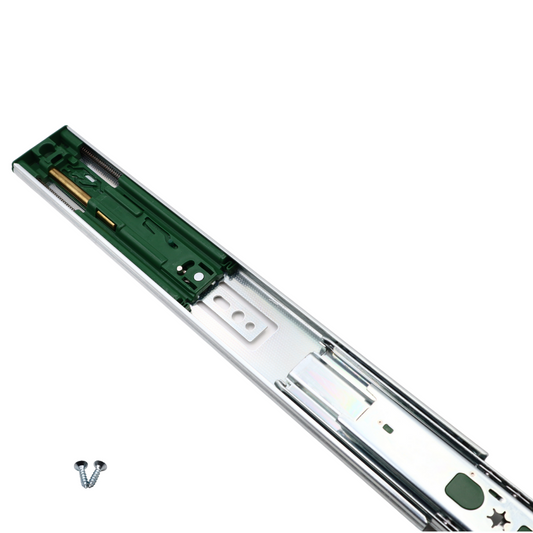

Guide per cassetti con cuscinetti a sfera (sinistra e destra), H45 Push Pull + Soft ClosePrezzo normale Da €14,69Prezzo unitario / perPrezzo normalePrezzo scontato Da €14,69
-
Guide per cassetti con cuscinetti a sfera (sinistra e destra), H45 Soft ClosePrezzo normale Da €8,50Prezzo unitario / perPrezzo normalePrezzo scontato Da €8,50
-

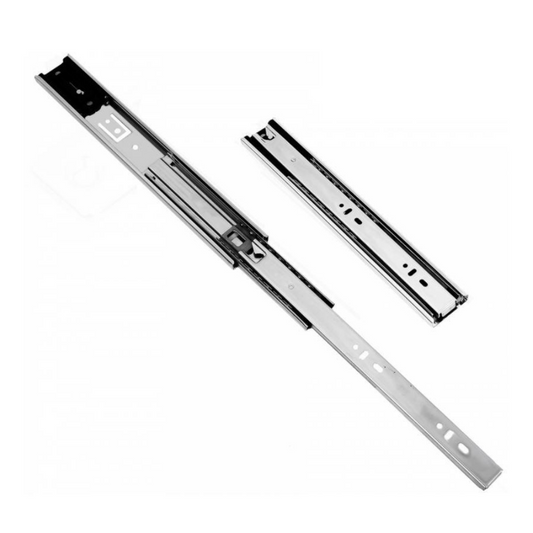

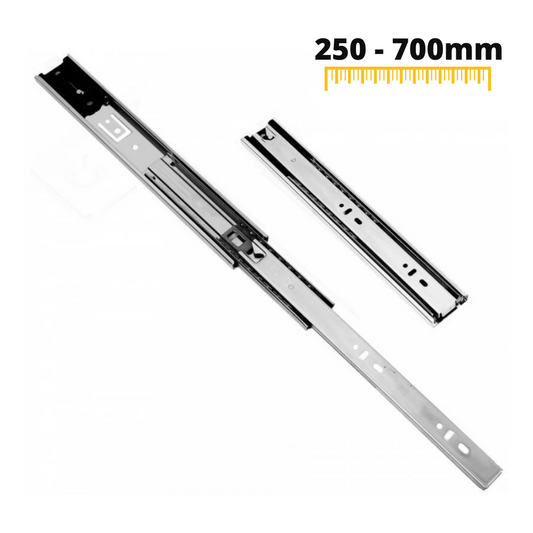

Guide per cassetti con cuscinetti a sfera (sinistra e destra), H45 Auto LockPrezzo normale Da €5,80Prezzo unitario / perPrezzo normalePrezzo scontato Da €5,80
-

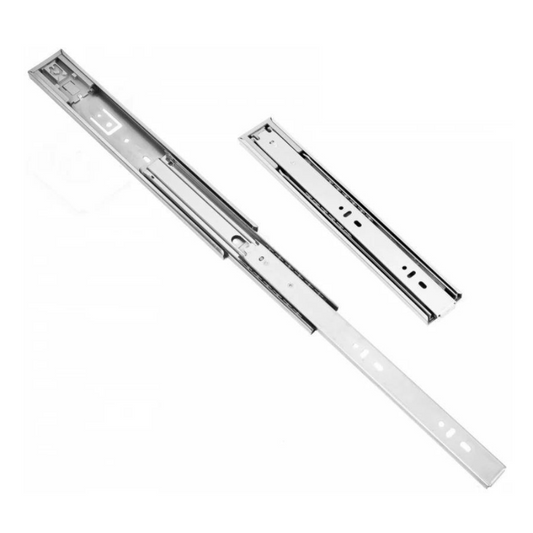

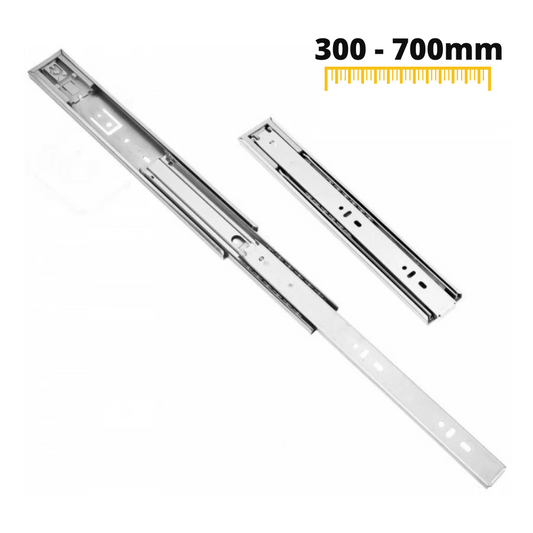

Guide per cassetti con cuscinetti a sfera (sinistra e destra), H45 Push PullPrezzo normale Da €6,55Prezzo unitario / perPrezzo normalePrezzo scontato Da €6,55
Le guide cassetti estrazione totale rappresentano il sistema di scorrimento ideale per chi necessita di una visione completa e di un accesso al 100% all'interno del vano contenitivo. Realizzate principalmente con architettura telescopica a tre elementi in acciaio zincato, queste guide per cassetti con cuscinetti a sfera garantiscono uno scorrimento fluido, silenzioso e privo di flessioni laterali anche sotto carico importante. Sia che si tratti di mobili per la cucina, cassettiere da ufficio o soluzioni d'arredo su misura, le guide per cassetti a estrazione totale permettono al cassetto di fuoriuscire interamente dalla sagoma del mobile, eliminando le zone cieche posteriori e massimizzando lo spazio utile.
Caratteristiche strutturali e tolleranze dimensionali delle guide H45
Nel settore della ferramenta professionale per mobili, le guide per cassetti h45 (con altezza del profilo pari a 45 mm) costituiscono il vero punto di riferimento tecnico per affidabilità e versatilità. La corretta integrazione tra la scocca del mobile e il cassetto richiede una precisione millimetrica:
- Spessore laterale (fuga d'aria): il profilo delle guide per cassetti altezza 45 mm richiede uno spazio laterale di montaggio pari a 12,5 mm per ciascun lato (tolleranza +0,5 mm / 0 mm). La larghezza interna utile del mobile deve essere tassativamente superiore di 25 mm rispetto alla larghezza esterna del cassetto.
- Architettura dell'acciaio: i tre elementi telescopici sono stampati con spessori calibrati di 1,0 / 1,0 / 1,2 mm in acciaio zincato lucido, una configurazione che assicura stabilità strutturale costante e protezione anticorrosione.
- Distribuzione dei carichi: le sfere in acciaio alloggiate all'interno di gabbie lineari distribuiscono uniformemente le forze radiali e di torsione, prevenendo lo svergolo della guida a cassetto completamente estratto.
Un montaggio eseguito rispettando rigorosamente la tolleranza di 12,5 mm per lato garantisce che le guide a sfera h45 scorrano senza attriti anomali o impuntamenti, prolungando significativamente il ciclo di vita dell'intero mobile.
Tipologie e meccanismi integrati: Soft-Close, Push-Pull e Auto-Lock
La gamma di guide scorrevoli per cassetti offre diverse configurazioni funzionali studiate per soddisfare differenti requisiti di design, ergonomia e destinazione d'uso:
Chiusura ammortizzata (Soft-Close)
Le guide cassetti estrazione totale ammortizzate integrano un pistone idraulico a olio abbinato a molle di trazione rinforzate. Nella fase finale di chiusura (ultimi centimetri di corsa), il meccanismo frena dolcemente il cassetto e lo richiude in modo silenzioso e controllato. Questa tecnologia evita urti violenti e protegge nel tempo le giunzioni del mobile e il contenuto riposto all'interno, supportando carichi fino a 45 kg per coppia.
Apertura a pressione (Push-To-Open / Push Pull)
Per l'arredo contemporaneo caratterizzato da ante e frontali senza maniglie, le guide per cassetti Push Pull azionano l'espulsione meccanica tramite una semplice pressione sul frontale. Per un corretto funzionamento di questo sistema, è indispensabile calibrare una fuga frontale di scatto tra i 2 mm e i 3 mm tra la battuta del cassetto e il fianco della scocca.
Sistemi ibridi: Push-to-Open combinato con Soft-Close
Questa tecnologia combina l'apertura a tocco su frontali lisci con il rientro rallentato ammortizzato. Progettata specificamente per mantenere un movimento armonioso, questa versione con profilo H45 offre una portata dinamica di 30 kg per coppia, fornita in kit con viti di fissaggio dedicate.
Chiusura automatica Auto-Lock e modelli a tenuta con gommino
Per cassettiere da ufficio, banchi da lavoro o ambienti soggetti a vibrazioni, la versione Auto-Lock con richiamo a molla meccanica o i modelli standard dotati di fermo di fine corsa in gomma impediscono aperture accidentali del cassetto, mantenendo una capacità di carico nominale di 45 kg.
Guida alla scelta: portata e dimensioni dei profili telescopici
La corretta scelta delle guide telescopiche per cassetti dipende dalla profondità del mobile e dal peso effettivo che il cassetto dovrà sostenere a pieno carico.
| Modello / Serie | Altezza Profilo | Profondità disponibili (mm) | Portata max. per coppia | Meccanismo integrato |
|---|---|---|---|---|
| H45 Standard | 45 mm | 250 – 700 mm | 45 kg | Fermo d'arresto in gomma |
| H45 Soft Close | 45 mm | 300 – 700 mm | 45 kg | Ammortizzatore idraulico |
| H45 Push Pull | 45 mm | 250 – 700 mm | 45 kg | Meccanico Push-to-Open |
| H45 Auto Lock | 45 mm | 250 – 700 mm | 45 kg | Chiusura meccanica automatica |
| H45 Push + Soft | 45 mm | 300 – 600 mm | 30 kg | Push-to-Open + Ammortizzato |
| H53 Carichi Pesanti | 53 mm | 400 – 1500 mm | 136 kg | Nessuno (scorrimento libero) |
Per applicazioni industriali, banchi da lavoro pesanti o estrazioni estese, le guide per cassetti pesanti con profilo maggiorato da H53 mm rappresentano la soluzione d'eccellenza, con una portata certificata fino a 136 kg per coppia e lunghezze che arrivano fino a 1500 mm.
Istruzioni di montaggio passo-passo secondo lo standard Sistema 32
L'installazione delle guide cassetti h45 mm su cassetti con guide scorrevoli avviene in modo rapido e preciso seguendo le forature a passo standard europeo (interasse 32 mm):
- Sgancio del profilo interno: estrarre completamente la guida ed esercitare una leggera pressione sulla levetta di sblocco in plastica nera posta sul profilo intermedio, separando la parte mobile destinata al cassetto da quella fissa per la scocca.
- Fissaggio al fianco del mobile: allineare la rotaia esterna al fianco interno del mobile utilizzando una livella a bolla. Fissare la guida utilizzando le asole orizzontali per permettere la regolazione della profondità. Su fianchi preforati con fori Ø 5 mm impiegare viti tipo Euro (6,3 x 13 mm); su legno massello o pannello pieno utilizzare viti truciolari da 3,5 x 15 mm.
- Fissaggio al cassetto: posizionare il profilo interno a filo sul fianco del cassetto in legno. Utilizzare viti a testa svasata piana (PZ2 da 3,5 mm o 4,0 mm), verificando che la testa della vite sia perfettamente a filo con il metallo per evitare interferenze con la gabbia delle sfere.
- Inserimento e aggancio: presentare il cassetto in posizione parallela rispetto alla scocca e spingerlo delicatamente fino a fondo corsa, fino a percepire il click metallico dell'avvenuto bloccaggio della levetta.
Categorie correlate
Per completare il tuo progetto di falegnameria o rinnovare la ferramenta dei tuoi mobili, esplora le altre categorie di guide e lunghezze specifiche disponibili su furnica.it:
- Guide per cassetti H45 mm – La gamma completa di profili a sfera standard da 45 mm di altezza.
- Guide per cassetti pesanti – Soluzioni ad altissima capacità di carico fino a 136 kg con profilo H53 mm.
- Guide per cassetti con cuscinetti a sfera – Panoramica di tutti i meccanismi di scorrimento su sfere d'acciaio.
- Guide per cassetti 300 mm – Lunghezza compatta ideale per comodini, scarpiere e arredo bagno.
- Guide per cassetti 450 mm – La misura standard più diffusa per cassettiere da camera e credenze.
- Guide per cassetti 500 mm – Dimensionamento classico per basi cucina standard.
- Guide per cassetti 600 mm – Guide per mobili profondi, dispense e cassoni ad alta capienza.
- Guide per cassetti 700 mm – Estrazioni extra profonde per armadiature speciali e carrelli tecnici.
Hai domande?
Quale spazio d'aria laterale è necessario per le guide H45 ad estrazione totale?
Le guide H45 richiedono esattamente 12,5 mm di spazio per lato. La larghezza interna della scocca del mobile deve essere pertanto di 25 mm superiore rispetto alla larghezza esterna del cassetto per garantire un funzionamento fluido delle sfere.
Come si smonta un cassetto montato su guide a estrazione totale H45?
È sufficiente estrarre il cassetto fino a fine corsa e agire sulle levette in plastica nere visibili sul lato delle guide telescopiche (solitamente sollevandone una e abbassando l'altra) per liberare il cassetto e sfilarlo in avanti.
Posso sostituire le vecchie guide a rotelle con guide telescopiche ad estrazione totale?
Sì, nella maggior parte dei casi è possibile poiché anche le guide a rotelle tradizionali impiegano uno spazio di montaggio standard di 12,5 mm per lato. È necessario soltanto verificare di avere almeno 45 mm di altezza utile sulla spalla del cassetto.
Quali viti sono consigliate per il montaggio delle guide per cassetti a sfera?
Per il fissaggio alla scocca su forature standard a passo 32 mm si utilizzano viti Euro da 6,3 x 13 mm o viti truciolari da 3,5 x 15 mm. Per il cassetto si consigliano viti a testa svasata da 3,5 mm o 4,0 mm per evitare intralci allo scorrimento.
Perché le guide con sistema Push-to-Open non si aprono correttamente?
Il problema deriva quasi sempre dall'assenza della fuga frontale necessaria. Il meccanismo Push-to-Open richiede uno spazio libero di scatto di 2-3 mm tra il frontale del cassetto e il bordo del mobile per potersi armare e scattare.
