Guide per cassetti 700mm

Le guide per cassetti da 700 mm rappresentano la soluzione tecnica ideale per strutture d'arredo extra profonde, mobili industriali, allestimenti di veicoli e cassettiere per carichi pesanti. Progettate per vani con profondità utile minima di 703 mm, queste guide telescopiche per cassetti garantiscono uno scorrimento fluido, silenzioso e stabile anche sotto sforzo estremo. La combinazione di profili in acciaio zincato e cuscinetti a sfera in gabbia metallica assicura un'elevata resistenza alla flessione e all'usura nel tempo.

Caratteristiche tecniche e capacità di carico delle guide cassetti 700 mm

Quando si realizzano cassetti con guide da 700 mm, il braccio di leva generato dall'estrazione del cassetto a pieno carico comporta una notevole sollecitazione sui punti di fissaggio del mobile. Per questa ragione, la gamma Furnica propone profili differenziati in base all'altezza e alla portata dinamica:

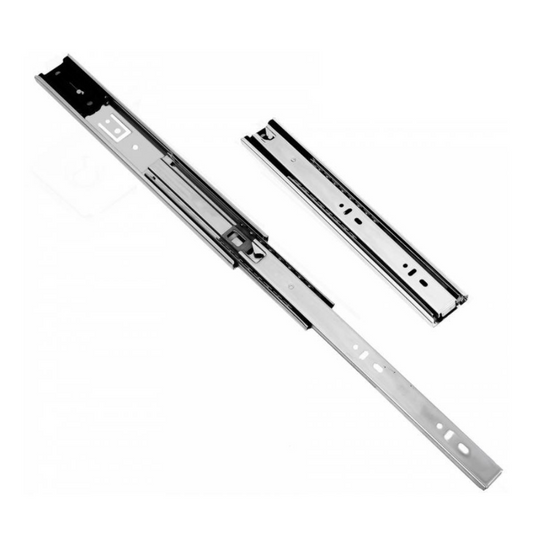

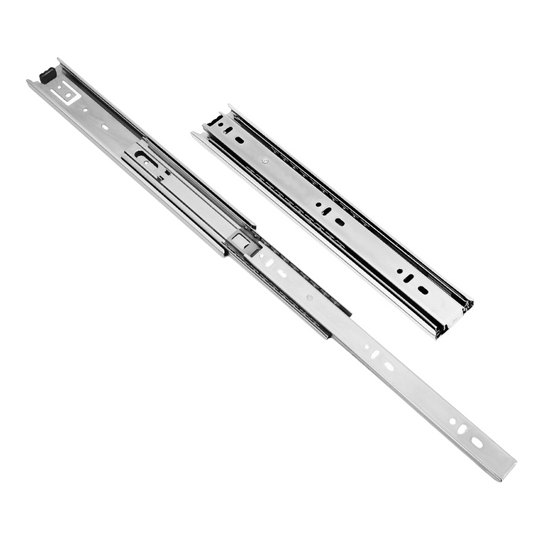

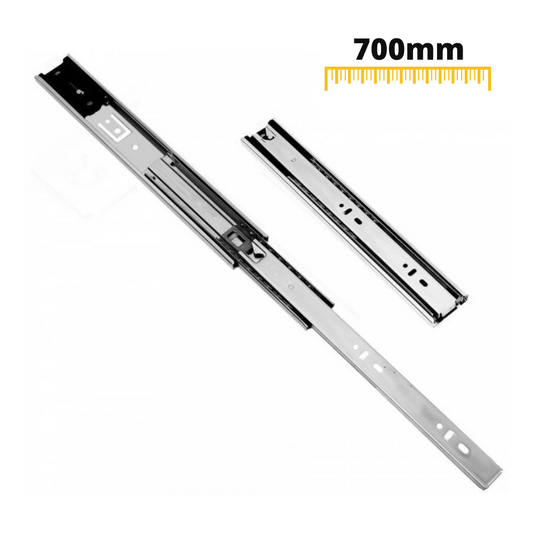

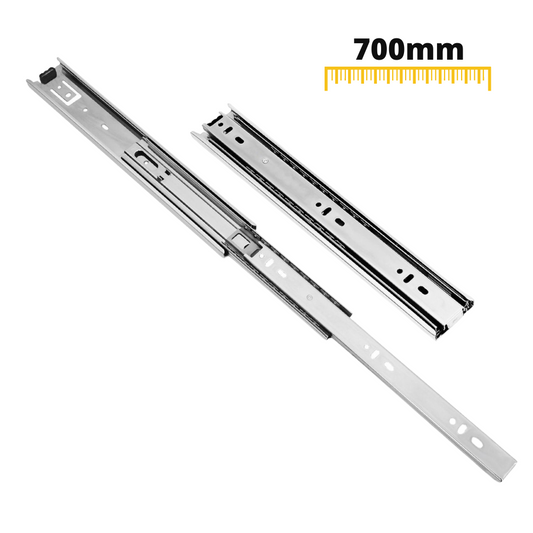

• Profilo H45 (Portata fino a 45 kg): Realizzato con elementi telescopici in acciaio zincato dello spessore di 1,0-1,2 mm. Rappresenta la scelta di riferimento per mobili da cucina profondi, letti contenitore, cassetti sotto scala e arredamento per ufficio. Disponibile in diverse configurazioni meccaniche.

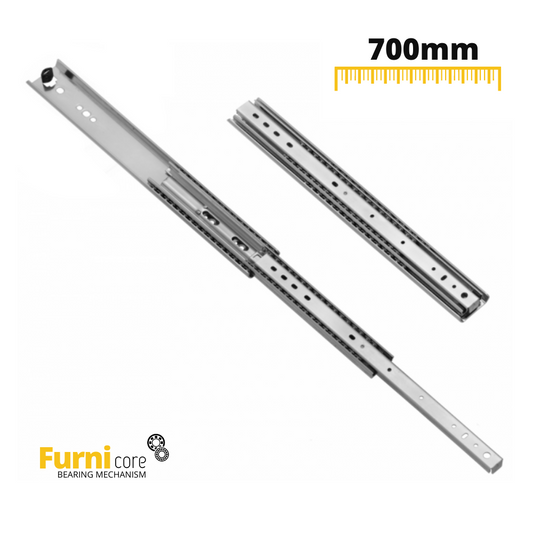

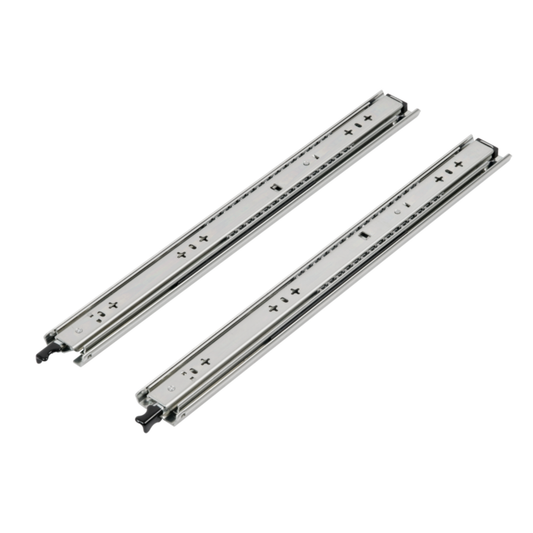

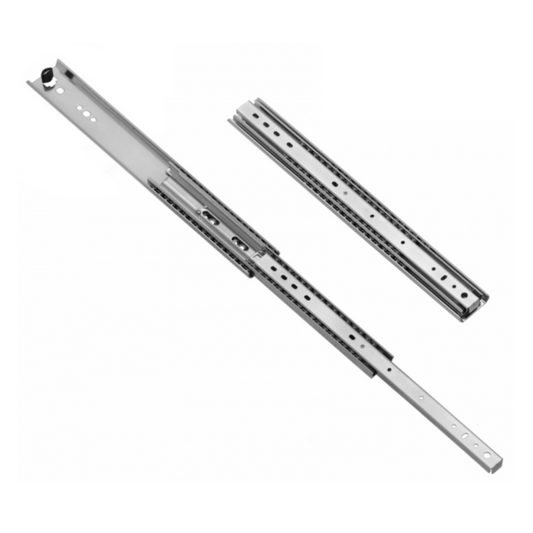

• Profilo H53 per carichi pesanti (Portata fino a 136 kg): Pensato per guide per cassetti pesanti, officine, banchi da lavoro e pianali estraibili per camper e furgoni. Lo spessore dell'acciaio zincato di 2,0 mm conferisce una rigidità torsionale eccezionale, minimizzando l'incurvamento anche alla massima estensione.

Confronto delle specifiche tecniche per lunghezza 700 mm

Meccanismi di funzionamento e tipologie di estrazione

Le guide per cassetti estrazione totale permettono di estrarre completamente il corpo del cassetto al 100%, rendendo comodamente accessibile ogni centimetro della profondità. A seconda delle necessità di utilizzo e del design del mobile, è possibile selezionare diversi sistemi funzionali:

Guide ammortizzate (Soft Close)

Le guide per cassetti ammortizzate combinano una molla di richiamo con un pistone idraulico. Questo meccanismo interviene negli ultimi centimetri di corsa, rallentando la chiusura in modo progressivo ed eliminando qualsiasi rumore d'impatto contro la struttura. Per approfondire tutti i modelli disponibili, esplora la sezione dedicata alle guide per cassetti H45 mm.

Meccanismo Push-to-Open (Push-Pull)

Ideale per arredi moderni e minimalisti privi di maniglie frontali. Con una leggera pressione sulla facciata del cassetto, il meccanismo a molla sblocca ed espelle il cassetto verso l'esterno. Si segnala che nei sistemi meccanici con guide a sfera per cassetti le funzioni push-to-open e ammortizzata si escludono a vicenda.

Chiusura automatica (Auto-Lock)

Il sistema con auto-lock utilizza una molla di trazione per serrare saldamente il cassetto una volta raggiunta la posizione di chiusura. Evita aperture accidentali causate da vibrazioni o pendenze leggere, risultando un'ottima alternativa meccanica senza idraulica.

Estrazione totale standard e per carichi gravosi

I guide per cassetti con cuscinetti a sfera ad estrazione totale garantiscono il massimo accesso ai vani profondi. Se stai progettando vani tecnici o cassettiere industriali, scopri l'intera gamma di guide per cassetti ad estrazione totale.

Guida al montaggio, calcolo delle tolleranze e forature

L'installazione corretta delle guide scorrevoli per cassetti da 700 mm richiede rigorosa precisione geometrica, poiché eventuali disallineamenti si amplificano lungo l'estensione del profilo.

Spazio di installazione laterale

Per le guide H45 è necessario prevedere uno spazio laterale di montaggio pari esattamente a 12,7 mm per lato (tolleranza totale di 25,4 mm sulla larghezza interna del mobile). Di conseguenza, la larghezza esterna della scatola cassetto deve essere calcolata sottraendo 25,4 mm dalla luce interna del mobile. Per i modelli H53 ad alta portata, lo spazio laterale richiesto è generalmente di 19,1 mm per lato.

Profondità utile del corpo mobile

La lunghezza nominale di 700 mm indica la guida completamente chiusa. La profondità utile interna del mobile deve essere pari ad almeno 703-705 mm per permettere l'alloggiamento corretto delle battute di fine corsa. In presenza di frontali a filo interno (incassati), è indispensabile sommare lo spessore dell'anta alla profondità minima necessaria.

Fissaggio su schema System 32

I profili sono dotati di forature predisposte per il sistema modulare europeo a passo 32 mm:

• Utilizzare esclusivamente viti a testa piatta (per truciolare da 3,5 o 4,0 mm) o viti tipo Euro da 6,3 mm. Evitare viti a testa svasata coniche, in quanto potrebbero deformare il binario e ostacolare il passaggio della gabbia a sfere.
• Fissare accuratamente i punti di ancoraggio anteriori e centrali sulla spalla del mobile, dove si concentrano i massimi momenti di flessione a cassetto aperto.
• Verificare con una livella la perfetta planarità e il parallelismo tra la guida sinistra e quella destra.
