Le guide per cassetti H17 mm rappresentano la soluzione a basso profilo ideale per la ferramenta per mobili moderna, progettate specificamente per l'installazione a scomparsa all'interno di una scanalatura laterale da 17 mm nel fianco del cassetto. Nel settore dell'arredamento e del fai da te, l'impiego di guide per cassetti altezza 17 mm in acciaio zincato consente di ottimizzare lo spazio interno del mobile, garantendo uno scorrimento fluido su cuscinetti a sfera in acciaio. Questa tipologia di ferramenta è particolarmente apprezzata nella produzione e nel ripristino di cassettiere da ufficio, comodini compatti, scrivanie e mobili da bagno dove l'ingombro laterale deve essere ridotto al minimo indispensabile.

Caratteristiche tecniche e principio costruttivo del profilo H17

La dicitura H17 identifica con precisione l'altezza del binario metallico, pari a 17 mm, corrispondente alla fresatura standard eseguita sulla spalla esterna del cassetto in legno. A differenza dei sistemi tradizionali montati in luce sul fianco, le guide cassetti H17 mm alloggiano direttamente nella fresata, consentendo di sfruttare quasi per intero la larghezza interna utile del vano mobile. Il sistema sfrutta gabbie a sfera di precisione che distribuiscono il carico in modo omogeneo, riducendo l'attrito meccanico ed evitando disallineamenti o blocchi durante l'apertura.

  • Altezza del profilo: esattamente 17 mm, studiata per combaciare perfettamente con la fresata laterale standard.
  • Profondità di fresatura raccomandata: tipicamente 10 mm nello spessore della sponda in legno.
  • Materiale di costruzione: profilato in acciaio zincato da 1,0 mm di spessore per un'elevata resistenza alla torsione.
  • Protezione superficiale: finitura in zinco che protegge il metallo dalla corrosione e dall'umidità ambientale.
  • Meccanismo di arresto: presenza di un freno in gomma integrato a fine corsa che previene l'uscita accidentale o l'apertura involontaria del cassetto.

Capacità di carico ed estrazione parziale nei cassetti con guide da 17 mm

Le guide per cassetti con cuscinetti a sfera in formato ultrapiatto da 17 mm sono progettate per gestire carichi leggeri e medi, offrendo una portata massima certificata di 10 kg per coppia. Questa capacità di carico è perfetta per l'organizzazione di cancelleria, documenti, posate, biancheria o piccoli accessori. In commercio, la configurazione standard per questo profilo geometrico è l'estrazione parziale: il cassetto fuoriesce per circa il 70-80% della propria profondità nominale. Questa caratteristica garantisce un importante vantaggio statico nei mobili freestanding e nelle cassettiere da scrivania, riducendo sensibilmente il momento di ribaltamento in avanti del mobile quando il cassetto è aperto.

Specifiche tecniche delle guide H17 mm a confronto

Parametro tecnico Valore / Caratteristica Dettaglio applicativo
Altezza binario 17 mm Montaggio a filo in scanalatura laterale
Portata massima per coppia 10 kg Ideale per carichi leggeri e medi
Materiale e finitura Acciaio zincato (colore zinco) Resistenza all'ossidazione e lunga durata
Tipo di scorrimento Cuscinetti a sfera in acciaio Scorrimento fluido e silenzioso
Estrazione Estrazione parziale Maggiore stabilità antiribaltamento
Meccanismo integrato Freno in gomma Blocco di sicurezza a fine corsa
Lunghezze disponibili da 182 mm a 438 mm Adatte a diverse profondità di mobile

Scelta della lunghezza nominale e pianificazione degli spazi

La corretta scelta delle guide a sfera H17 dipende dalla profondità utile interna del mobile e dalla lunghezza della sponda del cassetto. La lunghezza nominale della guida non deve mai superare la profondità interna del vano del mobile. Il catalogo offre un'ampia gamma dimensionale per soddisfare ogni esigenza progettuale:

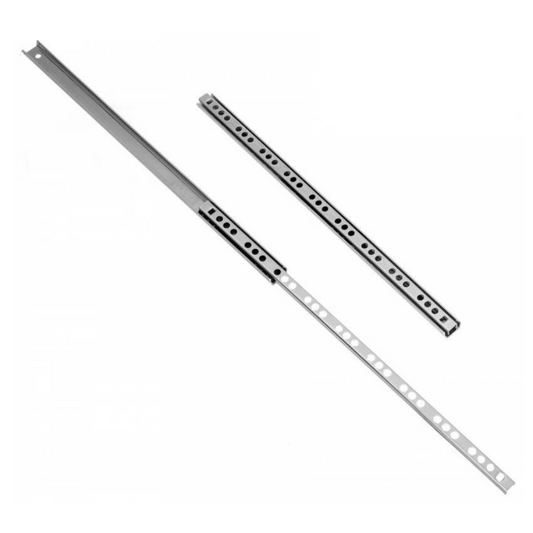

  • Misure ultracompatte (182 mm e 214 mm): indicate per mensole con cassetto a scomparsa, comodini sospesi e mobili da ingresso poco profondi.

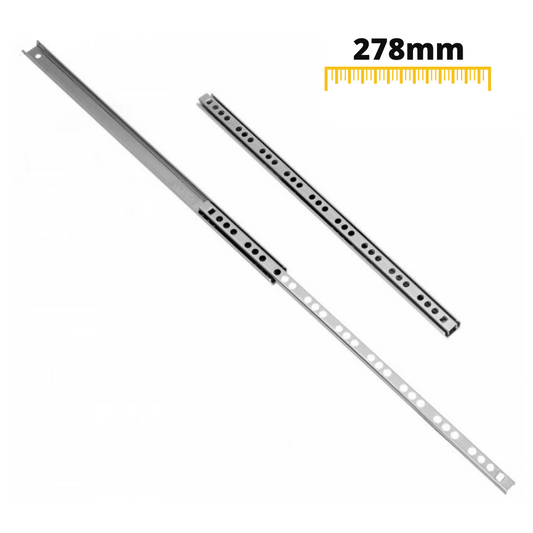

  • Lunghezze standard da 246 mm e 278 mm: perfette per cassettiere da notte e complementi compatibili con le guide per cassetti 250 mm.
  • Profondità intermedie (310 mm e 342 mm): ampiamente impiegate nell'arredo ufficio e compatibili con le misure standard delle guide per cassetti 300 mm e delle guide per cassetti 350 mm.

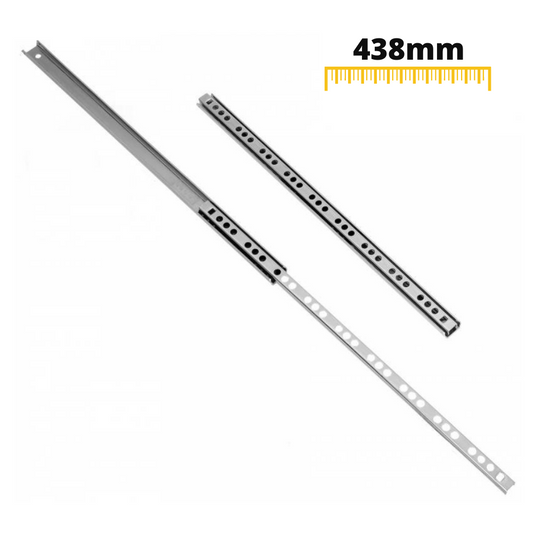

  • Misure profonde (374 mm, 406 mm e 438 mm): ideali per cassettiere da scrivania e mobili archiviazione che richiedono profondità paragonabili a quelle delle guide per cassetti 400 mm e guide per cassetti 450 mm.

Guida all'installazione passo-passo e montaggio professionale

Il montaggio delle guide scorrevoli per cassetti con profilo da 17 mm richiede precisione millimetrica per assicurare un movimento fluido privo di attriti:

  1. Verifica della scanalatura: se si realizza un cassetto nuovo, fresare una cava larga 17 mm e profonda 10 mm su entrambi i lati esterni. Se si interviene su un cassetto esistente, asportare residui di polvere, trucioli o vecchio grasso.
  2. Fissaggio al fianco del mobile: allineare il binario esterno della guida all'interno del corpo del mobile, mantenendolo perfettamente orizzontale e arretrato di circa 2 mm rispetto al filo frontale del mobile per garantire una chiusura a filo impeccabile.
  3. Fissaggio al cassetto: inserire l'elemento mobile della guida all'interno della fresata del cassetto e avvitarlo attraverso le asole di fissaggio predisposte.
  4. Scelta della viteria: utilizzare esclusivamente viti per truciolare a testa svasata (diametro consigliato 3,0 mm o 3,5 mm). La testa della vite deve risultare perfettamente a filo con la lamiera per non ostacolare la corsa della gabbia a sfera.
  5. Inserimento e collaudo: inserire il cassetto nelle guide spingendolo in posizione parallela. Una leggera resistenza iniziale è normale e consente alle sfere in acciaio di allinearsi correttamente nella sede.

Sostituzione di vecchie guide in plastica o legno con guide a sfera

In molti mobili vintage, cassettiere classiche o arredi in kit, i cassetti poggiano originariamente su listelli di legno o su profili sagomati in plastica soggetti a usura, rottura o sfregamento rumoroso. L'adozione di moderne guide per cassetti scorrevoli a sfera da 17 mm permette un upgrade tecnologico immediato: il cassetto recupera silenziosità, stabilità e una portata di 10 kg senza dover modificare la struttura del mobile, sfruttando la fresatura da 17 mm già presente nella maggior parte delle sponde tradizionali.

Categorie correlate di ferramenta per mobili

Per completare i tuoi progetti di falegnameria o rinnovare la componentistica della casa, esplora le altre collezioni dedicate:

Hai domande?

Cosa significa la misura H17 mm nelle guide per cassetti?

La misura H17 mm indica l'altezza del profilo in metallo della guida, studiata specificamente per essere alloggiata all'interno di una scanalatura laterale da 17 mm di altezza e circa 10 mm di profondità ricavata sul fianco del cassetto.

Posso sostituire le vecchie guide in plastica da 17 mm con queste guide in metallo a sfera?

Sì, le guide a sfera H17 mm in acciaio zincato sono perfettamente compatibili con le scanalature standard da 17 mm precedentemente occupate da guide in plastica o legno, migliorando notevolmente la scorrevolezza e garantendo una portata fino a 10 kg per coppia.

Le guide per cassetti H17 mm sono ad estrazione totale?

No, a causa del profilo compatto da 17 mm, queste guide sono configurate come estrazione parziale (circa il 70-80% della lunghezza totale). Questa struttura preserva la stabilità del mobile ed evita il ribaltamento accidentale delle cassettiere leggere.

È disponibile il sistema ammortizzato Soft-Close per il modello da 17 mm?

No, lo spazio di 17 mm di altezza non consente l'integrazione di pistoni ammortizzatori idraulici nel profilo. Per ottenere una chiusura ammortizzata è possibile applicare pistoncini esterni al mobile oppure passare a guide con profilo più ampio.

Quali viti servono per il montaggio corretto delle guide H17?

Si consiglia l'uso di viti per legno a testa svasata piana con diametro di 3,0 mm o 3,5 mm. È fondamentale che la testa della vite rimanga a filo della superficie metallica per non bloccare lo scorrimento delle sfere in acciaio.
