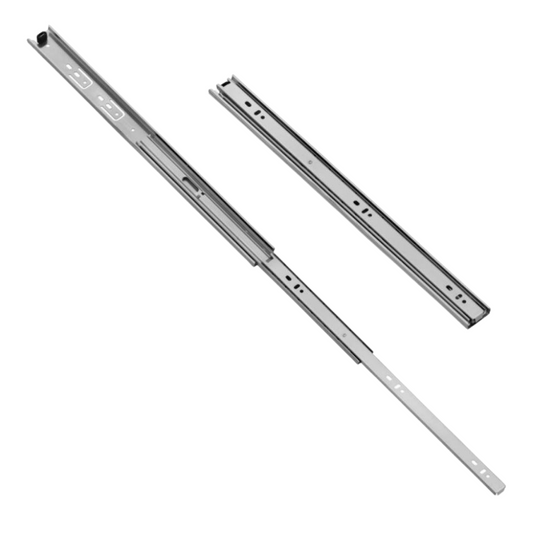

Le guide per cassetti con altezza profilo di 35 mm rappresentano una soluzione tecnica affidabile e compatta per la costruzione e la ristrutturazione di arredi moderni. Realizzate in robusto acciaio zincato con spessore di 0,8 mm per segmento, queste guide per cassetti a sfera offrono un meccanismo telescopico a tre sezioni ad estrazione totale, ideale per carichi leggeri e medi fino a un massimo di 25 kg. Grazie alla gabbia a sfere in acciaio rettificato e al freno in gomma integrato, le guide per cassetti scorrevoli H35 assicurano un movimento fluido, silenzioso e privo di impuntamenti, rendendole perfette per cassettiere da ufficio, comodini, mobili del soggiorno e progetti di falegnameria fai da te.

Specifiche tecniche e dettagli costruttivi delle guide H35

Nell'ambito della ferramenta per mobili, il profilo con altezza di 35 mm offre il perfetto compromesso tra ingombro verticale minimo e solidità strutturale. Il cuscinetto a sfera distribuisce il peso su molteplici punti di contatto in acciaio temperato, garantendo stabilità laterale e impedendo oscillazioni anche quando il cassetto è completamente estratto.

I parametri tecnici fondamentali delle guide cassetti H35 mm includono:

  • Altezza profilo: 35 mm sul fianco del mobile.
  • Spessore laterale (luce di montaggio): 12,7 mm per lato (spazio totale richiesto: 25,4 mm).
  • Materiale: Acciaio laminato a freddo con zincatura protettiva anticorrosione (spessore lamiera 0,8 mm).
  • Capacità di carico massima: Fino a 25 kg di carico dinamico per coppia montata correttamente.
  • Meccanismo di arresto: Freno terminale in gomma morbida per smorzare il rumore e trattenere il cassetto in posizione di chiusura.
  • Tipologia di estrazione: Estrazione totale (100% di apertura) per accedere liberamente a tutta la profondità del cassetto.
  • Sgancio rapido: Leva basculante in plastica resistente per separare il profilo cassetto dal profilo mobile senza attrezzi.
Caratteristica Tecnica Valore / Dettaglio
Profilo nominale Altezza 35 mm

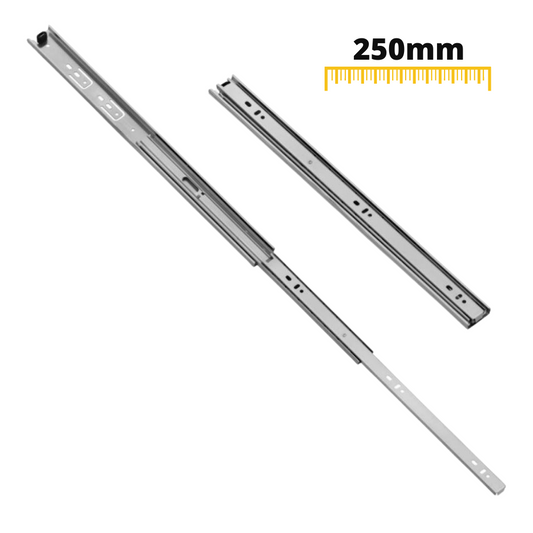

Lunghezze nominali disponibili Da 250 mm a 600 mm
Ingombro laterale d'installazione 12,7 mm (tolleranza consigliata +0,2 / +0,5 mm)
Portata dinamica 25 kg per coppia
Materiale e finitura Acciaio zincato lucido antiruggine
Tipo di corsa Telescopica a 3 elementi (estrazione totale)

Scelta della lunghezza nominale e campi di applicazione

La corretta selezione della misura delle guide telescopiche per cassetti dipende dalla profondità interna utile del mobile e dalla lunghezza esterna della sponda del cassetto. Per garantire una perfetta chiusura a filo del frontale, la profondità del vano mobile deve prevedere un margine di sicurezza di circa 3-5 mm oltre la lunghezza nominale della guida scelta.

Le varianti dimensionali disponibili coprono qualsiasi esigenza progettuale:

Guida al montaggio e calcolo delle quote per cassetti con guide scorrevoli

L'installazione a regola d'arte delle guide per cassetti con cuscinetti a sfera H35 assicura uno scorrimento perfetto e previene usure precoci dei cuscinetti. La procedura si articola in quattro fasi essenziali:

1. Calcolo della larghezza del cassetto

La tolleranza laterale richiesta per ciascun elemento è esattamente pari a 12,7 mm. Per determinare la larghezza esterna corretta del cassetto in legno o derivati, sottrai esattamente 25,4 mm (arrotondabili a 26 mm per lasciare un minimo gioco di sicurezza) dalla larghezza interna del vano del mobile. Se il vano misura ad esempio 450 mm netti, il cassetto completo dovrà avere una larghezza esterna compresa tra 424 mm e 424,6 mm.

2. Separazione dei profili telescopici

Prima di procedere con l'avvitamento, estrai completamente la guida fino a rivelare la levetta di sblocco in plastica nera situata sul profilo interno. Premendo o sollevando questa clip è possibile sfilare interamente l'asta da fissare al cassetto, separandola dal corpo guida destinato al fianco del mobile. In questo modo il montaggio risulterà agevole e preciso.

3. Fissaggio della guida sul fianco del mobile

Posiziona il profilo esterno sul fianco del mobile, verificando la perfetta perpendicolarità a 90 gradi rispetto al bordo frontale e la planarità orizzontale con una livella a bolla. Le forature asolate permettono il fissaggio tramite viti per truciolare a testa svasata (diametro consigliato 3,5 mm o 4,0 mm) o viti Euro da 5 mm per forature passo 32 mm (Sistema 32). È fondamentale che la testa della vite risulti perfettamente a filo per evitare blocchi al passaggio della gabbia a sfere.

4. Fissaggio sul cassetto e inserimento finale

Fissa il binario interno sulla sponda laterale del cassetto in legno, posizionandolo al centro o nel terzo inferiore, allineandolo al bordo anteriore. Inserisci quindi il cassetto allineando con precisione i profili destro e sinistro nelle rispettive guide esterne del corpo mobile e spingi fino in fondo: le levette di arresto scatteranno in posizione con un chiaro clic meccanico, bloccando saldamente il cassetto.

Ferramenta complementare e categorie correlate

All'interno del catalogo Furnica puoi completare i tuoi progetti di arredo e falegnameria esplorando l'ampia gamma di accessori per mobili e guide scorrevoli di diverse tipologie:

Hai domande?

Quale spazio laterale bisogna lasciare per montare le guide H35 mm?

Le guide a sfera H35 richiedono uno spazio laterale di 12,7 mm per lato. Di conseguenza, la larghezza totale del cassetto deve essere di circa 25,4 mm - 26 mm inferiore rispetto alla larghezza interna del vano mobile.

Quali viti sono consigliate per il fissaggio delle guide per cassetti H35?

Si raccomanda l'uso di viti per truciolare a testa svasata da 3,5 mm o 4,0 mm (con impronta PZ o TX). Nei mobili con foratura a passo 32 mm è possibile impiegare viti Euro da 5 mm, assicurandosi che la testa rimanga perfettamente a filo.

Come si smonta il cassetto dalle guide telescopiche?

Basta estrarre completamente il cassetto, individuare la levetta in plastica nera posta su entrambi i lati del profilo interno, premerla (o sollevarla a seconda del lato) e sfilare delicatamente il cassetto in avanti.

Qual è la portata massima delle guide per cassetti con profilo H35?

La capacità di carico dinamica certificata è di 25 kg per coppia di guide, purché il montaggio sia eseguito correttamente su materiali solidi come legno massello, multistrato o MDF.
