Illuminare il Mobile Bagno: Classi di Protezione IP, Trasformatori LED e Strisce per Ambienti Umidi

La classe di protezione IP definisce il grado di tenuta contro l'umidità nei mobili da bagno: nella zona di contatto diretto con schizzi d'acqua è obbligatorio un livello IP65, mentre per l'illuminazione indiretta all'esterno delle zone umide è sufficiente il grado IP44.

L'integrazione di sistemi luminosi nei mobili dedicati alla zona bagno pone sfide tecniche particolari ad artigiani, progettisti e installatori. Un tipico mobiletto o pensile da bagno ha spesso una struttura poco profonda – con ingombri tipici di 15 cm, 20 cm o al massimo 25 cm – che lascia pochissimo spazio vuoto per il passaggio invisibile dei cavi e l'alloggiamento degli alimentatori. Al tempo stesso, l'ambiente richiede il rispetto rigoroso delle normative elettriche contro l'umidità. Questa guida tecnica illustra tutti i criteri costruttivi, le normative e le specifiche per installare in modo sicuro e a regola d'arte l'idonea illuminazione per mobili nel bagno.

Criteri di Scelta Principali per l'Illuminazione del Bagno

Durante la progettazione dell'impianto elettrico integrato nei mobili, le quote meccaniche e i parametri elettronici devono essere calcolati in parallelo. I seguenti fattori sono determinanti per scegliere correttamente ogni singolo elemento.

Classi di Protezione IP e Zone nei Locali da Bagno

La scelta del grado di protezione (marcatura IP) dipende tassativamente dalla posizione del mobile all'interno della stanza da bagno, in conformità alle norme di sicurezza sugli impianti in locali contenenti bagni o docce (come la norma CEI 64-8 e la corrispondente DIN VDE 0100-701).

• IP20: Nessuna protezione contro la penetrazione di acqua o umidità. Si può impiegare esclusivamente come luci per interno armadio o dentro vani completamente chiusi, a notevole distanza da vasche da bagno o piatti doccia.
• IP44: Protetto contro gli spruzzi d'acqua provenienti da tutte le direzioni. Rappresenta lo standard fondamentale per listelli e strip LED posizionati sopra o sotto i pensili a specchio adiacenti al lavandino (Zona 2).
• IP65: Completamente a tenuta di polvere e protetto contro getti d'acqua diretti. È obbligatorio quando il mobile confina direttamente con la doccia o la vasca (Zona 1). I nastri LED con questa specifica sono completamente sigillati tramite un rivestimento continuo in silicone.

Dimensioni e Spazio Utile d'Installazione

La profondità ridotta tipica dei pensili da bagno impone l'uso di componenti elettronici compatti. Un mobile da 15 cm o 20 cm di profondità non dispone del volume necessario per accogliere alimentatori standard industriali. In questi casi occorre orientarsi su trasformatori ribassati specifici per arredo (con spessore tipico compreso tra 14 mm e 16 mm), facilmente collocabili sul cielo del mobile o all'interno di un'intercapedine ricavata dietro una schiena rientrata.

Tensione di Esercizio: 12 V vs 24 V

Le strisce e le luci led per armadio lavorano a tensione costante:

• 12 V: Valida per tratte lineari corte, generalmente fino a 2000 mm. Su lunghezze superiori si manifesta una caduta di tensione sensibile, con conseguente calo visibile della luminosità verso l'estremità finale del circuito.
• 24 V: Rappresenta lo standard tecnico raccomandato per le installazioni professionali. Permette cablaggi più estesi e collegamenti in serie senza perdite di resa luminosa. Inoltre, a parità di potenza erogata transitano correnti inferiori, consentendo conduttori con sezioni di rame più contenute.

Dissipazione Termica e Gestione del Calore

I diodi LED generano calore residuo localizzato sul circuito stampato. Se la strip viene incollata a diretto contatto con il legno grezzo, il truciolare nobilitato o l'MDF, il calore ristagna rapidamente, degradando il silicio e accorciando drasticamente la vita utile del diodo. L'impiego di un profilo in alluminio è un requisito imprescindibile: funge da dissipatore passivo di calore e fornisce al tempo stesso una sede di fissaggio rigida e pulita.

Tipologie di Componenti e Opzioni Tecniche

Per realizzare una configurazione affidabile occorre coordinare con precisione la ferramenta, i diffusori e i vari accessori per strisce LED.

• Strisce LED per ambienti umidi: Circuiti flessibili con diodi SMD resinati. Per garantire un'emissione continua e uniforme, priva del fastidioso effetto puntinato (dotting), si raccomandano strip con una densità minima di 120 LED al metro e larghezza del nastro di 8 mm o 10 mm.
• Profili da incasso: Vengono incassati a filo all'interno di una scanalatura fresata nel pannello di legno (profondità di fresata tipica: 12 mm - 15 mm). Sono la soluzione ideale per il fondo inferiore dei pensili sopra il lavabo.
• Profili a plafone (da superficie): Vengono avvitati o incollati direttamente sull'anta o sul cappello del mobile. Hanno uno spessore sporgente di circa 10 mm - 15 mm e risultano ideali per adeguamenti successivi.
• Profili angolari a 45°: Progettati per l'installazione negli angoli interni della scocca o sul bordo superiore del pensile, proiettano il fascio luminoso in diagonale direttamente verso l'utilizzatore dello specchio, garantendo un'illuminazione del viso ottimale e senza abbagliamenti.

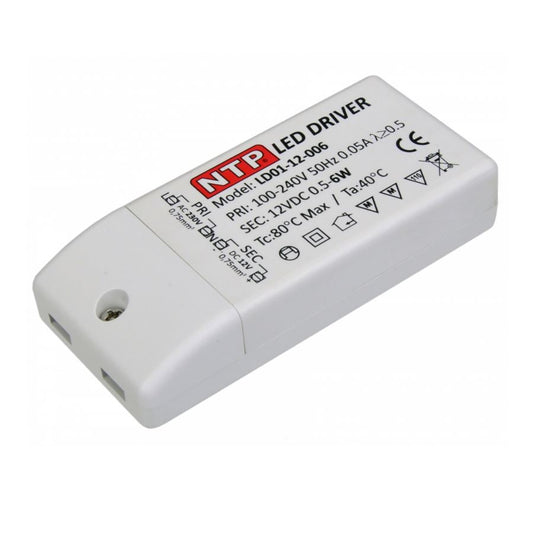

• Trasformatore LED per mobili: Converte la tensione di rete 230 V nella bassa tensione richiesta (12 V o 24 V). Se fissato a diretto contatto con materiali legnosi infiammabili, deve essere provvisto della marcatura di omologazione MM per mobili.

Quale Configurazione Scegliere nei Diversi Casi?

La tipologia di impianto dipende dalla geometria del mobile e dalla funzione ricercata nella stanza da bagno:

• Per un pensile specchiera molto stretto (profondità 15 cm o 20 cm): applica un profilo angolare a 45° lungo lo spigolo superiore frontale. Il fascio orientato verso il basso illumina perfettamente il piano lavabo e il volto. Il trasformatore extra-piatto può essere posizionato sul top superiore non a vista.
• Per vani interni e colonne contenitore: puoi realizzare un sistema con luci per armadio con sensore di prossimità o a infrarossi abbinato a un profilo incassato. Per valorizzare ante battenti lineari senza maniglie a vista, l'impiego di un meccanismo di apertura push pull consente un'apertura fluida a tocco, preservando al contempo la stabilità dei componenti elettronici interni.
• Per basi bagno a terra o colonne basse: una soluzione moderna è l'illuminazione d'accento alla base dello zoccolo. In questo caso è opportuno montare solidi piedini per mobili regolabili, indispensabili per compensare i dislivelli delle piastrelle e proteggere il fusto dal contatto con l'acqua a terra, installando dietro lo zoccolo un profilo IP65 orientato verso il pavimento.
• Per luce scenografica d'ambiente (retroilluminazione): fresa una gola lungo i fianchi sporgenti posteriori del mobile e inserisci un profilo a filo per ottenere un effetto di luce indiretta diffusa sulla parete piastrellata.

Guida all'Installazione del Sistema LED nel Mobile Bagno

La distribuzione elettrica a bassa tensione richiede un dimensionamento accurato. L'alimentazione dei conduttori deve essere calcolata tenendo conto dell'assorbimento in Watt per evitare surriscaldamenti anomali lungo le tratte (sezione minima raccomandata dal trasformatore: 0,75 mm²).

Strumenti e Attrezzatura Necessaria

• Elettrofresatrice o rifilatore (per cave di alloggiamento e canaline nascoste)
• Punta tipo Forstner (diametro 35 mm per fori passacavo o sedi cerniere)
• Saldatore a stagno con guaina termorestringente (per giunzioni stagne sicure)
• Pinza spelafili e tronchese
• Avvitatore con inserti adatti

Fasi Operative di Montaggio

1. Fresatura della cava: Realizza una gola diritta nel fondo del mobile o sul fianco per alloggiare il profilo a incasso. Esegui la lavorazione a velocità adeguata per evitare scheggiature superficiali sul rivestimento nobilitato.
2. Assemblaggio della scocca: Unisci i pannelli strutturali predisponendo i fori ciechi di passaggio per i cavi sul retro, accertandoti che la schiena lasci lo spazio necessario per l'intercapedine tecnica.
3. Taglio e posa del profilo: Taglia il profilo in alluminio a misura mediante troncatrice per metalli, rimuovi le bave di taglio e fissa la barra nella scanalatura mediante appositi adesivi di montaggio o viti a testa svasata.
4. Incollaggio della striscia LED: Pulisci e sgrassa la superficie interna dell'alluminio. Rimuovi la pellicola adesiva della striscia e falla aderire applicando una pressione uniforme. Se utilizzi strisce IP65 tagliate a misura, isola le estremità con appositi tappi sigillati con silicone neutro.
5. Applicazione del diffusore: Incastra la copertura opale (lattea) a scatto sul profilo. La copertura diffonde omogeneamente il fascio ed elimina il riflesso dei singoli diodi.
6. Cablaggio e collegamento: Fai passare i cavi di alimentazione verso il trasformatore posizionato sulla parte superiore o nell'intercapedine. Collega rispettando la corretta polarità (+ e -).
7. Fissaggio del mobile a parete: Solleva il pensile e assicuralo saldamente alla muratura. Per sostenere il peso della scocca e delle componenti in vetro utilizza tasselli adeguati combinati con robuste viti per legno strutturali.

Per completare l'estetica generale dell'arredo e mantenere coerenza con la rubinetteria in finitura lucida presente nell'ambiente, puoi abbinare eleganti maniglie per mobili Cromo, particolarmente resistenti alle sollecitazioni tipiche di una stanza ad alto tasso di umidità.

Domande Frequenti (FAQ)

Quale grado IP serve per l'illuminazione collocata direttamente sopra il lavabo?
Per la zona lavandino è richiesto il grado IP44. Quest'area è soggetta a schizzi occasionali d'acqua. Un profilo in alluminio con schermo diffusore sigillato e striscia interna IP44 garantisce piena conformità alle normative.

Come si può occultare il trasformatore in un pensile profondo solo 20 cm?
La posizione più comoda è il cielo superiore esterno del mobile: utilizzando trasformatori slim specifici per mobili con spessore inferiore a 16 mm, l'alimentatore resta invisibile dal normale punto di vista frontale. In alternativa, si arretra la schiena del mobile di circa 20 mm creando una camera d'aria tecnica per nascondere componenti e cavi.

È possibile alimentare strisce LED a 12 V con un trasformatore a 24 V?
No, i componenti non sono intercambiabili. La tensione in uscita dal trasformatore deve corrispondere esattamente alla tensione nominale del nastro LED. Collegare una striscia a 12 V su una sorgente a 24 V provocherà l'immediata distruzione dei diodi per sovratensione.

Il profilo in alluminio serve anche con strisce a basso wattaggio?
Sì. Qualsiasi circuito a LED genera calore concentrato sui singoli punti luce. Senza la dissipazione dell'alluminio, il supporto isolante della striscia ingiallisce rapidamente e i diodi subiscono un degrado precoce della resa fotometrica dopo poche migliaia di ore di funzionamento.

Come si fissano i profili LED su pannelli melaminici senza rovinarli?
Per i profili a plafone si può ricorrere a nastro biadesivo strutturale ad alta tenuta, previa sgrassatura del supporto. Per una tenuta meccanica definitiva, si praticano piccoli prefori svasati nella base del profilo e si usano micro-viti con testa conica svasata da 3 x 16 mm a scomparsa totale.
