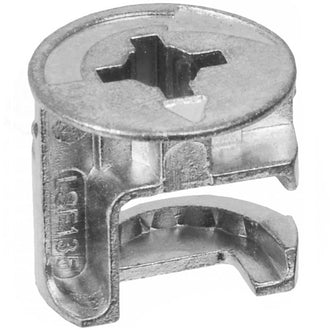

T-Nuts Ø15mm, a=9.0mm (1000 pz) NTP
T-Nuts
Sistemi di assemblaggio per mobili
Sistemi di assemblaggio per mobili
Viti per assemblaggio mobili Ø6 NTP
Viti per mobili
Viti di giunzione per mobili a espansione L24mm, Ø8mm (1000 ps) NTP
Viti di giunzione per mobili

Le viti autofilettanti per legno e i perni di giunzione per eccentrico rappresentano l'elemento portante fondamentale nei sistemi di assemblaggio a scomparsa per l'industria del mobile e l'arredamento modulare. In combinazione con i barilotti eccentrici, questi elementi di fissaggio agiscono come tiranti metallici ad alta precisione: mentre il gambo filettato o a espansione si ancora saldamente all'interno della spalla del mobile, la testa sagomata del perno viene agganciata dalla camma interna rotante posizionata nel pannello orizzontale. Il risultato costruttivo è una giunzione ad angolo retto stabile, solida e resistente alle sollecitazioni di trazione, che consente di montare e smontare ripetutamente i moduli senza deteriorare i componenti o i fori nel legno.

Meccanica e funzionamento dei tiranti per giunzioni a eccentrico

Nell'ebanisteria moderna e nella produzione di mobili in kit, la ferramenta per l'assemblaggio deve garantire carichi elevati senza compromettere la continuità visiva delle superfici esterne. All'interno dei moderni sistemi di assemblaggio per mobili, le viti di giunzione lavorano secondo un principio di trazione meccanica progressiva. Ruotando la camma eccentrica all'interno dell'alloggiamento da 15 mm mediante un cacciavite, la pista elicoidale interna trascina la testa del perno verso il centro del pannello. Questa trazione progressiva serra la battuta tra i due pannelli, eliminando qualsiasi luce o fessura lungo la linea di giunzione.

Rispetto all'incollaggio rigido con spine o all'uso di tradizionali viti per mobili a vista, le giunzioni con tirante ed eccentrico distribuiscono le sollecitazioni in modo uniforme sul nucleo del materiale di supporto (come truciolare, MDF o tamburato). Inoltre, la tenuta meccanica rimane inalterata nel tempo anche dopo ripetuti cicli di disassemblaggio e rimontaggio dovuti a traslochi o modifiche del layout, poiché il gambo filettato rimane saldamente alloggiato nella parete del fianco e l'azione meccanica avviene solo a carico dell'eccentrico.

Tipologie di filettatura e sistemi di ancoraggio

La resistenza all'estrazione di un giunto angolare dipende in modo diretto dalla scelta della filettatura e dal metodo di ancoraggio nel materiale di base. Il catalogo Furnica comprende diverse configurazioni tecniche progettate per soddisfare le esigenze di falegnami, mobilieri e installatori:

Filettatura Euro (Eurovite) per avvitamento diretto

Le viti di giunzione con filettatura Euro presentano creste affilate e un passo ampio, ideali per incidere direttamente i pannelli di truciolare o fibra di legno a media densità (MDF). Si inseriscono direttamente in fori ciechi standard con diametro di 5 mm. Questa soluzione garantisce un montaggio rapido su linee di foratura automatizzate conformi al Sistema 32. Sono disponibili con differenti lunghezze utili, tra cui spiccano le versioni L24 mm, L28 mm e L34 mm, fornite in confezioni singole da 1 pezzo, confezioni da 100 pezzi o confezioni industriali da 1000 pezzi per grandi lotti di produzione.

Filettatura metrica M6 per carichi pesanti

Quando è richiesta una resistenza superiore alle forze di strappo, la scelta ricade sulle viti di giunzione con filettatura metrica M6. Questi perni non vengono avvitati direttamente nel legno grezzo, ma si accoppiano con bussole autofilettanti per legno, inserti filettati per legno o boccole filettate per legno preliminarmente inserite nel fianco del mobile. Questo accoppiamento metallo-metallo distribuisce le forze di trazione su una superficie più ampia, prevenendo lo sgranamento dei fori su materiali a bassa densità o soggetti a vibrazioni continue. La gamma con filettatura M6 è disponibile con lunghezze di serraggio da 24 mm, 28 mm e 34 mm, in confezioni da 1, 100 o 1000 pezzi.

Perni a espansione rapida Ø8 mm

I tiranti a espansione integrano un manicotto dentato studiato per l'inserimento diretto a pressione in fori ciechi con diametro di 8 mm, senza bisogno di eseguire l'avvitamento con utensili. Quando l'eccentrico viene ruotato e mette in tensione il gambo, la boccola in plastica si espande radialmente contro le pareti interne del foro da 8 mm, bloccandosi per attrito meccanico. Questa soluzione garantisce un'elevata velocità di montaggio nelle catene di produzione o durante l'installazione in cantiere. La gamma comprende varianti come il modello L24 mm Ø8 mm e le versioni di giunzione Ø8 Bianco e Ø10 Bianco.

Distanza di serraggio (interasse) e standard costruttivi

La distanza di serraggio, comunemente indicata con la lunghezza L del perno (misurata dal colletto di battuta al centro della testa sferica), è il parametro geometrico fondamentale per garantire l'allineamento perfetto tra i fori e una chiusura impeccabile della giunzione:

Interasse nominale (L) Diametro camma eccentrico Tipo di ancoraggio tipico Applicazioni principali
24 mm 15 mm Filetto Euro 5 mm / Metrico M6 / Espansione Ø8 mm Pannelli sottili, ripiani compatti, frontali cassetti
28 mm 15 mm Filetto Euro 5 mm / Filettatura metrica M6 Mobiliature speciali e sistemi proprietari
34 mm 15 mm Filetto Euro 5 mm / Metrico M6 / Espansione Ø8 mm Standard industriale europeo (Sistema 32) per armadi e basi

Interasse 24 mm

I perni con lunghezza di serraggio di 24 mm consentono di posizionare l'alloggiamento dell'eccentrico a una distanza ravvicinata rispetto al bordo del pannello orizzontale. Rappresentano la scelta tecnica raccomandata quando si lavora su elementi d'arredo compatti, cassettiere o dove lo spazio utile interno è ridotto.

Interasse 28 mm

La quota intermedia da 28 mm offre un compromesso ideale tra tenuta sul bordo ed equilibrio delle forze interne al nucleo del pannello. È ampiamente impiegata nell'arredo bagno, in armadiature speciali e in specifiche linee modulari industriali.

Interasse 34 mm

L'interasse da 34 mm costituisce lo standard di riferimento in tutto il settore del mobile europeo basato sulla modularità con passo 32 mm. Posizionando il centro dell'eccentrico a 34 mm dalla battuta del fianco, si ottiene un braccio di leva ottimale capace di contrastare torsioni e flessioni su armadi guardaroba, dispense da cucina e librerie a tutta altezza.

Soluzioni per pareti divisorie: i perni doppi passanti

Nei moduli d'arredo dotati di montante centrale comune su cui convergono due ripiani alla medesima altezza, l'uso di due viti di giunzione contrapposte risulta impossibile a causa della limitata profondità del pannello. Per risolvere questa problematica tecnica si utilizzano i tiranti doppi (doppio lato), costituiti da un corpo centrale con anello di arresto e due teste di bloccaggio alle estremità.

Il corpo centrale attraversa completamente la spalla divisoria, esponendo le due teste sagomate nei vani adiacenti. Il catalogo comprende configurazioni studiate per gli spessori di truciolare e MDF più diffusi nel mercato italiano:

  • Doppio lato 34+16+34 mm: concepito per pareti divisorie con spessore nominale di 16 mm e interasse di serraggio standard di 34 mm su entrambi i lati.
  • Doppio lato 34+18+34 mm: ideale per strutture con fianchi divisori rinforzati da 18 mm di spessore.
  • Doppio lato 34+34 mm: soluzione universale per montanti forati passanti ad accoppiamento continuo.

Guida alla foratura e sequenza di montaggio

Per ottenere una struttura solida, priva di disallineamenti o giochi tra i pannelli, è fondamentale rispettare le quote di foratura geometriche:

  • Foratura della spalla verticale: praticare un foro cieco perpendicolare con punta da 5 mm per le versioni con filetto Euro (profondità raccomandata 11–13 mm), oppure un foro da 8 mm / 10 mm per i perni a espansione o le boccole filettate per legno.
  • Inserimento del tirante: avvitare il perno fino a far poggiare il collarino perfettamente a filo con la superficie del pannello. Un avvitamento incompleto lascerà fessure visibili, mentre un serraggio eccessivo ridurrà la distanza utile di trazione.
  • Foratura di testa sul ripiano: eseguire un foro assiale sulla costa del ripiano con diametro di 7–8 mm e profondità idonea ad accogliere il gambo del tirante.
  • Foratura frontale per eccentrico: fresare l'alloggiamento a tazza con punta cieca da 15 mm di diametro, posizionando il centro del foro a esattamente 24 mm, 28 mm o 34 mm dal bordo (in base all'interasse del perno scelto).
  • Serraggio finale: accoppiare il ripiano al perno inserito sul fianco e ruotare l'eccentrico in senso orario di circa 180° con un cacciavite a punta idonea, fino ad avvertire il bloccaggio definitivo.

Componenti e categorie correlate

La ferramenta di giunzione si integra all'interno di un sistema costruttivo completo. Esplora le altre sezioni per completare il tuo progetto:

Hai domande?

Qual è la differenza principale tra un perno con filetto Euro e uno con filetto M6?

Il perno con filetto Euro presenta una filettatura per legno e si avvita direttamente in un foro cieco da 5 mm praticato nel truciolare o MDF. Il perno con filetto metrico M6 richiede invece una bussola filettata o un inserto metallico preinstallato nel pannello, offrendo una resistenza superiore alle forze di trazione continua.

Come si sceglie la misura corretta dell'interasse per i perni di giunzione?

L'interasse (24 mm, 28 mm o 34 mm) deve corrispondere esattamente alla distanza tra il bordo di battuta del pannello orizzontale e il centro del foro da 15 mm in cui alloggia l'eccentrico. La misura da 34 mm rappresenta lo standard industriale più diffuso secondo il Sistema 32.

Quale diametro di foratura serve per i perni di giunzione a espansione rapida?

I perni a espansione rapida richiedono solitamente un foro cieco con diametro di 8 mm (oppure 10 mm per i modelli specifici Ø10). Si inseriscono a pressione e la loro boccola si espande saldamente contro le pareti del legno durante la rotazione dell'eccentrico.

A cosa servono le viti di giunzione a doppio lato?

I perni doppi passanti consentono di collegare due ripiani posti alla stessa altezza sui due lati opposti di una spalla centrale divisoria. Il corpo del tirante attraversa completamente il montante (da 16 o 18 mm), eliminando la necessità di forature cieche sfalsate.
